Эмаль "Neoplast" шведского химического концерна -это двухкомпонентная композиция, состоящая из основы эмали и отвердителя.
Эмаль представляет собой суспензию пигментов и наполнителей в растворе омыленного сополимера хлорвинила с винилацетатом и канифоли в смеси органических растворителей.
Метод нанесение: методом пневматического или безвоздушного распыления, валиком или кистью при температуре от -5 до +35°С. Расход эмали при нанесении одного слоя составляет 130-150 г\м² при толщине 40-50 мкм., в зависимости от способа нанесения.
Цвет: синий, красно-коричневый, белый, темно-красный.
Фасовка: 1кг., 20кг., 50кг.

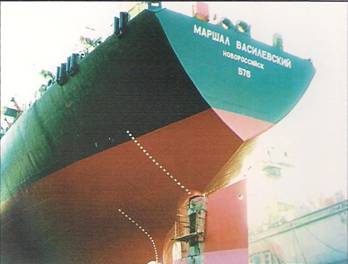

Назначение: предназначена; для защиты от обрастания поверхности подводной части судов ниже ватерлинии, а так же стационарные сооружений находящихся в воде ― буровые платформы, сваи, пирсы, причалы, понтоны, эстакады, буи, эксплуатирующиеся в районах с арктическим, умеренным и тропическим климатом. А так же изделий из стеклопластика и стекловолокна: лодок, катеров, водных мотоциклов, яхт и катамаранов. Допускается к эксплуатации в морской и пресной воде..
Меры предосторожности: Материал токсичный, работы проводить в хорошо вентилируемых местах в резиновых перчатках, распираторе, а так же с использованием индивидуальных способов защиты. Не смешивать с другими ЛКМ и растворителями. Не допускать попадания в дыхательные и пищеварительные органы. При попадании на кожу, промыть обильным количеством воды. Материал хранить в сухом месте, в дали от солнечных лучей! Гарантийный срок хранения: 12 месяцев от даты изготовления. При соблюдении установленной технологии нанесения эмали покрытие на основе эмали «Neoplast» в условиях попеременного воздействия воды и атмосферы обеспечивает защиту от обрастания в течении 18 месяцев.
Эмаль «Neoplast» одобрена «Регистром судоходства Украины»
Эмаль двухкомпонентная «Neoplast» не содержит биоциды и соединения оксидов меди и олова, придает необрастающий эффект в течении 18 месяцев. Допускается покраска как малых скоростных яхт так и крупнотоннажных судов.

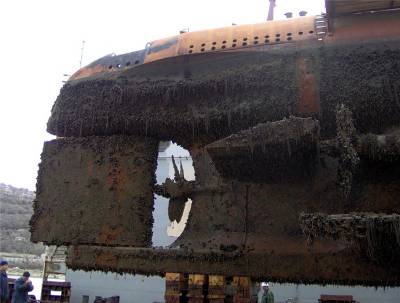

Чтобы избежать обрастания подводной части ниже ватерлинии необходим комплекс покраски и руководство по использованию материала по металлу, алюминию стеклопластику, дереву и чугуну.

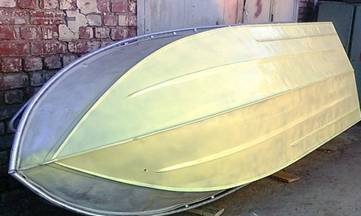

Покраска Алюминиевой лодки:
Тщательно очистить от водорослей и отслоившейся краски. На хорошо зашкуренную и обезжиренную поверхность нанести кислотосодержащий грунт ВЛ-02 в 1-2 слоя. Через 8 часов после высыхания нанести эмаль «EPOLUX»двух компонентную на эпоксидно-полиуритановой основе. Для необходимой полимеризации следует выждать не менее 72 часов. Эмали с содержанием биоцидов (оксида меди и олова, железный или свинцовый сурик) по алюминию категорически запрещены. Рекомендуемый расход 1кг материала на 6-7м² в 1 слой.
Покраска стеклопластиковой поверхности:
Необходимо после снятия старой краски зашкурить слой очень тщательно, иначе грунт держатся, не будет. Обезжирить растворителем бутилацетат, этилацетат, ацетон, если есть необходимость зашпатлевать шпатлевкой на эпоксидной основе, в этот же день надо наложитьэпоксидную грунтовку краскопультом, кистью или валиком. Время высыхания при 20ºС до 48 часов. «Neoplast» смешать с отвердителем, наносишь в 2-3 слоя. Время высыхания до степени 3 при 20ºС, не более 2 часов. Жизнеспособность эмали при 20ºС, составляет 8 часов. Полная полимеризация и проявлением всех своих свойств эмаль набирает через 48 часов.Рекомендуемый расход 1кг материала на 6-7м² в 1 слой.

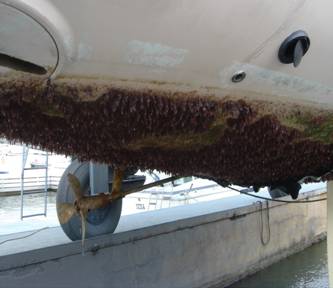

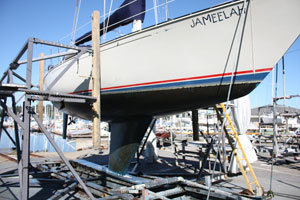

До После
Покраска металлической поверхности эмалью «Neoplast»
Перед покраской поверхность должна быть хорошо очищена и обезжирена. Для приготовления эмали основу смешать с отвердителем. Перед применением тщательно перемешать. Затем эмаль разбавить до нужной консистенции, растворителем Р-4 или бутилацетатом, этилацетатом. При нанесении кистью или валиком добавляется 5-10% растворителя, при нанесении эмали методом безвоздушного распыления в нее добавляют до 10-20% растворителя, воздушным – до 80%. Эти же растворители могут быть использованы и для очистки инструмента после работы. Материал наносится на предварительно загрунтованную поверхность кистью, валиком, методом пневматического или безвоздушного распыления без нагрева. В качестве грунта может использоваться грунты на сополимер винил хлоридной основе, а так же эпоксидной цинкосодержащей группы. . Эмаль может наноситься при температуре от -5°С до +35°С. Окончательная полимеризация покрытия заканчивается через 48 часов, после нанесения(в зависимости от температуры). В течение этого времени покрытие набирает прочность и приобретает все свои свойства. В этот период не рекомендуется подвергать окрашенную поверхность сильным механическим нагрузкам, особенно в самые первые дни. Рекомендуемый расход 1кг материала на 6-7м² в 1 слой.
